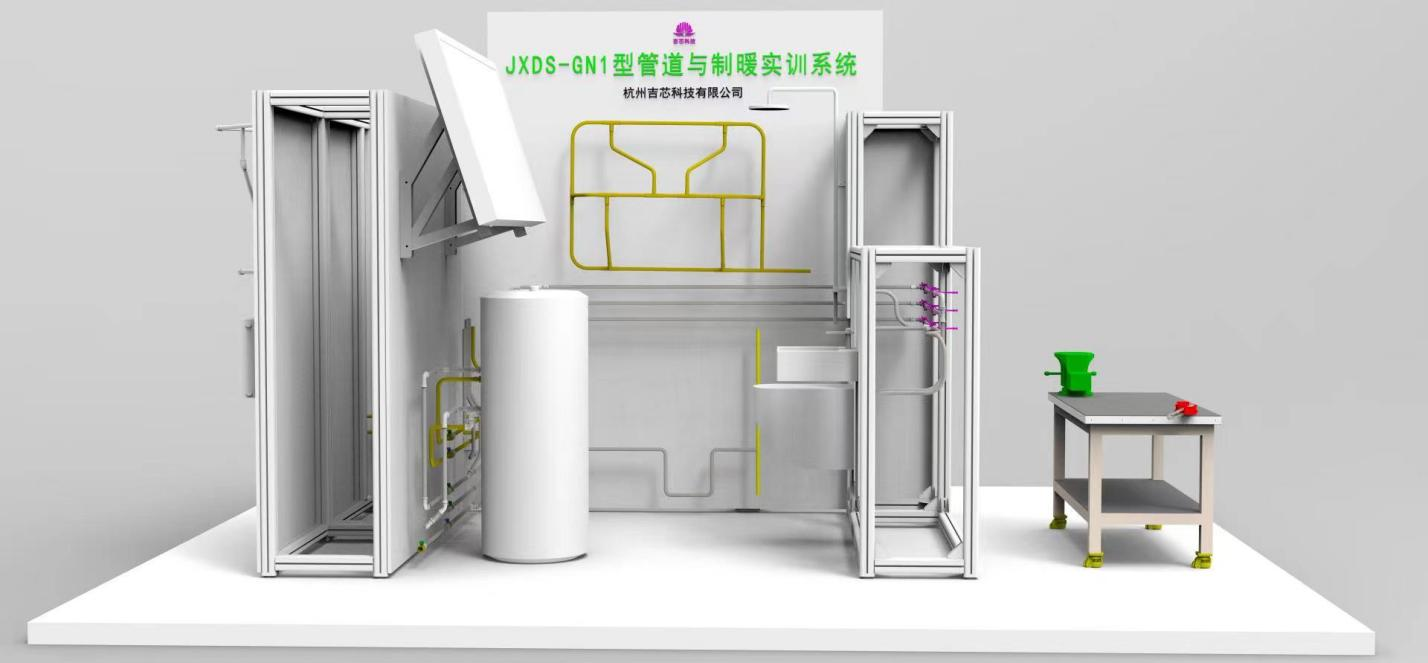

本系統是我公司研發人員根據中華人民共和國第二屆職業技能大賽管道與制暖項目相關文件、國際先進管道系統，結合國內管道與制暖行業和實際應用狀況以及各相關行業專家對中華人民共和國第二屆職業技能大賽管道與制暖項目理解的建議精心設計而成。其目的是為訓練提高學生為住宅和工業場地安裝給水、排水、供暖、太陽能等管道系統的技術能力。系統包括了不銹鋼管、銅管、鋁塑復合管、鍍鋅管等管道的安裝實訓模塊。在每一個實訓模塊中融入了中華人民共和國第二屆職業技能大賽的技術標準、技能規范以及評價體系。是廣大職業院校以及職業培訓機構的優選實訓系統。
一、系統概述
本系統是我公司研發人員根據中華人民共和國第二屆職業技能大賽管道與制暖項目相關文件、國際先進管道系統，結合國內管道與制暖行業和實際應用狀況以及各相關行業專家對中華人民共和國第二屆職業技能大賽管道與制暖項目理解的建議精心設計而成。其目的是為訓練提高學生為住宅和工業場地安裝給水、排水、供暖、太陽能等管道系統的技術能力。系統包括了不銹鋼管、銅管、鋁塑復合管、鍍鋅管等管道的安裝實訓模塊。在每一個實訓模塊中融入了中華人民共和國第二屆職業技能大賽的技術標準、技能規范以及評價體系。是廣大職業院校以及職業培訓機構的優選實訓系統。
二、系統特色與優點
1.系統設計借鑒中華人民共和國第二屆職業技能大賽相關標準。
實訓內容與國際接軌本系統是參照中華人民共和國第二屆職業技能大賽管道與制暖項目，借鑒國際先進管道系統，并結合中國國情而制定的實訓模塊。使選手通過實訓操作，開拓自己的眼界，提高自己的學習能力、認識到工藝的重要性、感受到工匠精神的內涵。
2.系統實訓內容貼近民生
本系統的實訓內容涉及到采暖管道、燃?xì)夤艿馈⒗錈崴艿馈⑴潘艿赖脑O(shè)計與安裝，均為關乎國民生活的施工內容。隨著《國家新型城鎮化規劃（2014—2020年）》的發布與實施，無論是市政工程、民建工程還是工業建筑領域，對管道的安裝、調試、維護的工作量持續加大，而與此對應的管道安裝工等崗位的人才出現巨大缺口，因此，此系統的設計開發完全對接土木建筑行業的發展要求，貼近民生需求。
3. 系統實訓內容關乎生產安全
本系統的實訓內容注重施工質量把控，對每一處管件連接方式、連接質量，泵閥的安裝方式、安裝質量以及最終打壓檢漏的標準都做細致要求，杜絕交付后的安全隱患，處處體現了生產安全的重要性，同時施工過程中也對選手自身防護做了嚴格規定，整個施工過程必須佩戴護目眼鏡、穿防砸鞋；涉及熱操作時必須著長袖工裝，帶隔熱手套。將生產安全需注意的事項融入實訓中的每一個環節。
4. 系統實訓內容體現了精益求精的工匠精神
本系統的實訓內容要求學生嚴格按圖施工，考核標準更是對每一個操作環節都做了細致而詳細的規定，實訓過程中處處體現“敬業、精益、專注、創新”的工匠精神，為提升我國的工程質量注入了新的活力。
5.系統設計體現了節能環保的宗旨
本系統實訓環境的搭建采用了優質碳鋼型材，結構穩固，剛性強。可反復循環使用，大大的減少了浪費，降底了對環境的影響。處處彰顯節能環保的宗旨。
6.本系統實現了實訓任務與施工過程、評判標準與驗收標準的雙對接
按施工過程安排實訓任務，將理論知識和專業技能考核融入到每一個實訓環節中，理論知識時刻指導著實訓中的每一步操作。評判標準則是根據施工驗收標準而設定，突出了過程與結果的雙重重要性。
7．實訓環境布局設計清晰、耐人尋味
實訓環境采用“U”字形布局,實訓臺體模塊化設計，組裝簡單快捷，模塊臺體寬度大，不但提升了環境的穩定性，而且易于實訓木板的安裝。
8．系統教學資源豐富
系統不但提供了詳細的操作規范、直觀的評定標準和培訓課件，而且配有豐富的國家大賽優秀選手操作視頻。方便學生自學、自訓、自檢。
三、選手應具備管道與制暖的相關知識與技能
1.了解管道與制暖的設計要求,主要包括以下相關國家標準及設計規范:
(1)GB50015-20 10《建筑給排水設計規范》
(2)GB50242—2002《建筑給水排水及采暖工程施工質量驗收規范》;(3)GB/T 50106-2010《建筑給水排水制圖標準》
(4)GB50268-2008《給水排水管道工程施工及驗收規范》
(5)GB/T18 8 8 4.4—20 02《家用廚房設備第4部分:設計與安裝》;(6)GB/T11977—2008《住宅衛生間功能及尺寸系列》
(7)GJBT—1107 09s 304《衛生設備安裝》
2．具有一定的管道與制暖行業知識，能夠準確理解行業標準。
3.注重質量，關注細節。
4.在競賽中能正確選擇材料、消耗物品與配套器材。
5.具備管道與制暖施工與測試的能力。
四、技術參數
（1）電源：單相 220V; 50Hz
（2）尺寸：3660（長）*2856（寬）*2440（高）
（3）重量：400Kg±30Kg
（4）裝機容量：＜1 Kw
(5)工位：單工位
五、可完成實訓項目
操作技能Ⅰ-設計和調整安裝系統
項目一：系統設計、系統要求及設計繪圖的原則和規范繪圖工具的使用
任務一 在給定參數內設計安裝系統
任務二 估算設備和材料的需求量
任務三 根據給定的標準選擇設備和材料
項目二：繪制草圖
任務四：制作簡單的手繪草圖，包括等軸測圖，以支持給定的建筑師圖紙輔助，安裝過程，使用標準慣例和符號擇設備和材料
操作技能Ⅱ-安裝支架并制作子組件
項目一： 太陽能模塊
任務一 銅管的性能了解
任務二 銅管焊接的防護
任務三 銅管的焊接
任務四 銅管的煒彎
任務五 根據管路圖連接太陽能管路
項目二： 冷熱水管路
任務一 不銹鋼管的性能了解
任務二 不銹鋼管彎管器的操作
任務三 液壓卡壓工具的操作
任務四 根據管路圖連接冷熱水管路
項目四： 供暖管路
任務一 鋁塑水管性能了解
任務二 鋁塑管的校直及連接
任務三 手動卡壓工具的操作
任務四 根據管路圖連接供暖管路
項目五： 天燃?xì)夤苈?/span>
任務一 鍍鋅管性能了解
任務二 鍍鋅管套絲的操作
任務三 手動套絲工具的操作
任務四 根據管路圖連接天然氣管路
項目六： PP管排水管路
任務一 PP管性能了解
任務二 PP管承插的操作
任務三 根據管路圖連接PP管排水管路
項目七： 衛浴系統
任務一 暗裝式衛浴產品的了解
任務二 暗裝式衛浴產品的安裝
操作技能Ⅲ-連接，測試和調試組件和設備
項目一：確認系統和組件的安全調試
任務一 執行所有調試前/調試任務
任務二 將測試設備連接到管道
任務三 測試管道和加熱部件（壓力測試和/或其他測試）以確保符合規范
綜合訓練-能力空間拓展
